电路图常用符号辨识

1、电源。两竖线，一长一短，长为正极，短为负极。电源是电路中提供电压的仪器，电压是形成电流的原因。导线。在各个仪器两边，来连接电路。

2、开关。一个空心圆。一个斜线从空心圆出发，适当距离，不与导线相交。用来控制电路的断开和接通。

3、电压表。圆圈内含V。用来测量仪器两端的电压。与被测仪器并联。可以单独测量电源。

4、电流表。圆圈内含A。用来测量电路中电流的值。与被测仪器串联。因为电阻极小，不能单独测量电源，否则会构成电源短路。

5、电动机。圆圈内含M。通常是用电器。消耗电能的仪器。有一定的电阻。

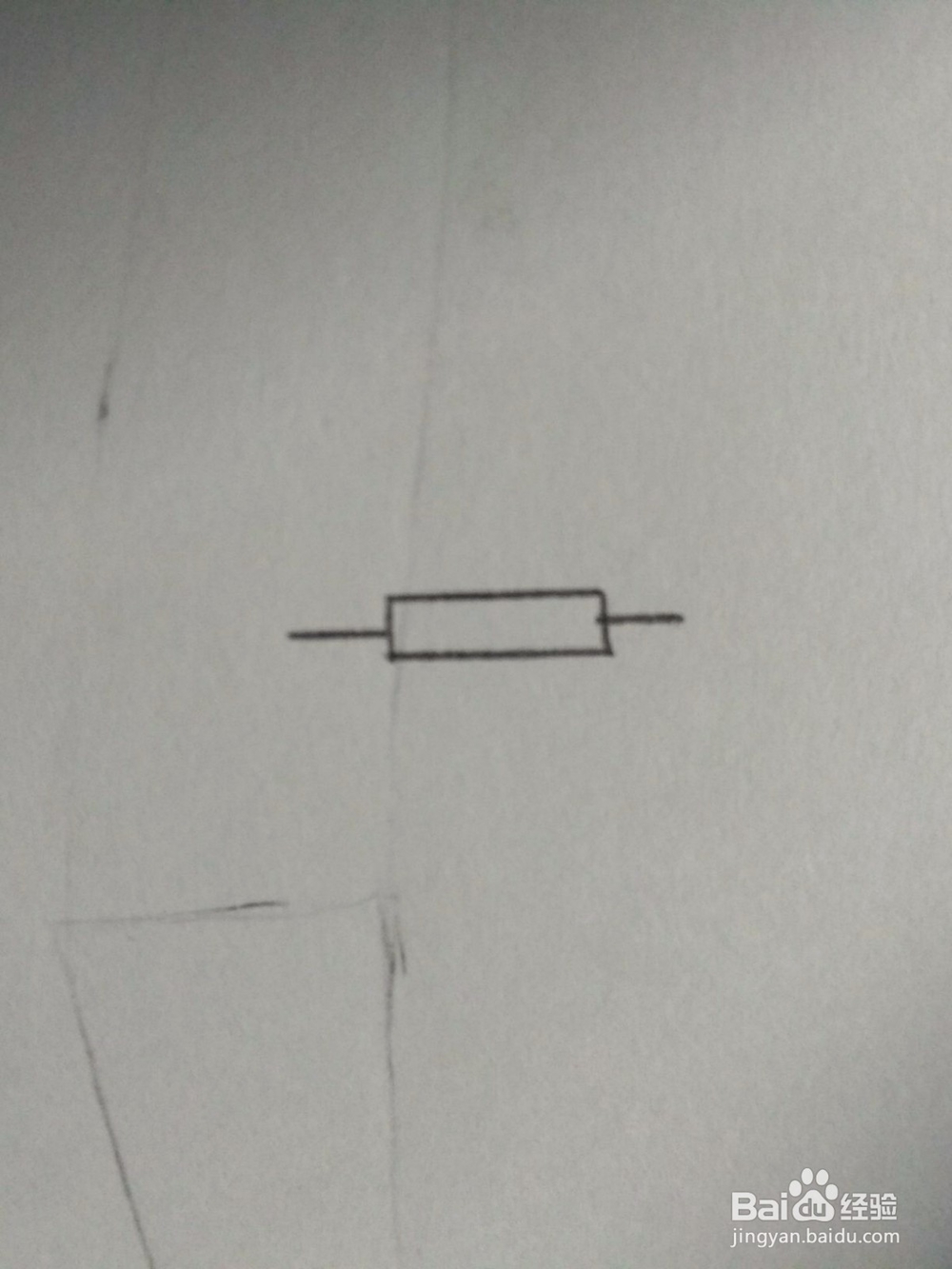

6、电阻。矩形。蜩卧送鹞阻止电流大量通过。电阻一般为定值电阻。少数会需要到热敏电阻、光敏电阻。其阻值大小受长度，横截面积，材料，温度的影响。

7、滑动变阻器。能够改变接入电路的电阻大小。原理是改变接入电路电阻的长度。
