excel 怎么快速制作甘特图 详解

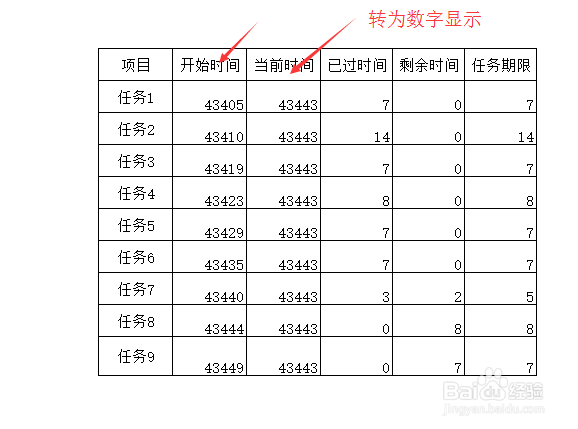

1、首先，将数据按如下填写，包含有 开始时间、当前时间、已过时间、剩余时间等字段，并将其中的日期的单元格格式设置为数字格式

2、选择数据，并在顶端功能区选择：插入——图表——插入条形图（选择：堆积条形图）

3、添加当前时间的竖直线条，用于直观区分已完成和未完成，在动图中会跟随时间的不同而移动步骤：1）单击选择图表中的“当前时间”，2）右击选择“更改系列图表类型”：改为：簇状条形图（并选为次坐标轴的方式）3）再次选中“当前时间”的条形框，4）右击选择“添加趋势线”5）再次选中“当前时间”的条形框，将填充颜色设置为白色

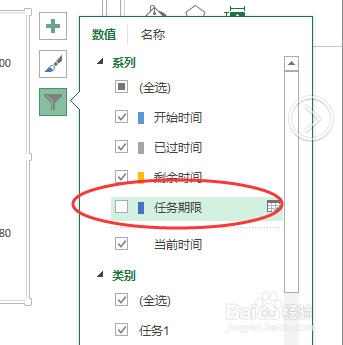

4、观察图表发现，多加了一列：任务期限 ，在筛选里，将其勾选掉，不用这个主要是第二步的选择区域多了，当时可以不必选择这列的。

5、将开始时间的条形颜色设置为：无颜色填充步骤：1）选择任意条形框2）右击，在轮廓的旁边里选择：系列“开始时间”2）再选择填充：无颜色填充现在甘特图基本完成，之后就是修饰下图表，再设置动态。

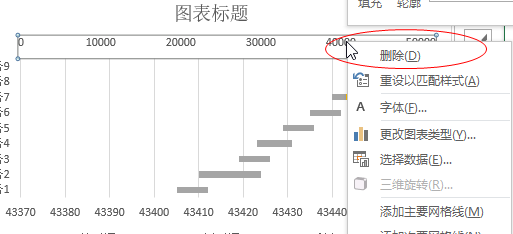

6、修饰图表：步骤：1）选中次坐标轴（横）2）右击，选择删除，或者按delete键3）选择趋势线，将线条格式 设为 直线4）选中一体 当前时间 的条形框 添加数据标签5）设置下 主横坐标轴的显示格式和最小值 最小值就是 根据开始时间 的最小值选择的6）将图表的标题改下当然大家可以根据自己需要修改格式，这里就是考验各种审美的时候了小编的审美 还是有点差强人意了，主要目的达成就行了

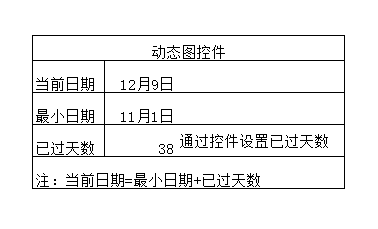

7、现在是添加动态效果首先、按如下图的计算当前日期（其实这个当前日期也可以表示查看日期）这次公式=最小的日期+项目经过的时间这个经过的时间（已过天数）可以通过控件设置，到时点击可以达到增加和减少通过经过时间的变化，从而影响当前日期的变化，从而达到动态图的效果

8、其次，通过以上分析，需插入控件，步骤为：1）顶端功能区的开发工具2）选择“控件”其中的“插入”，选择图示的上下箭头的3）右击控件，选择“设置控件格式”4）将弹窗的单元格链接 设置为“已过天数”的单元格 并设置好步长和最小值

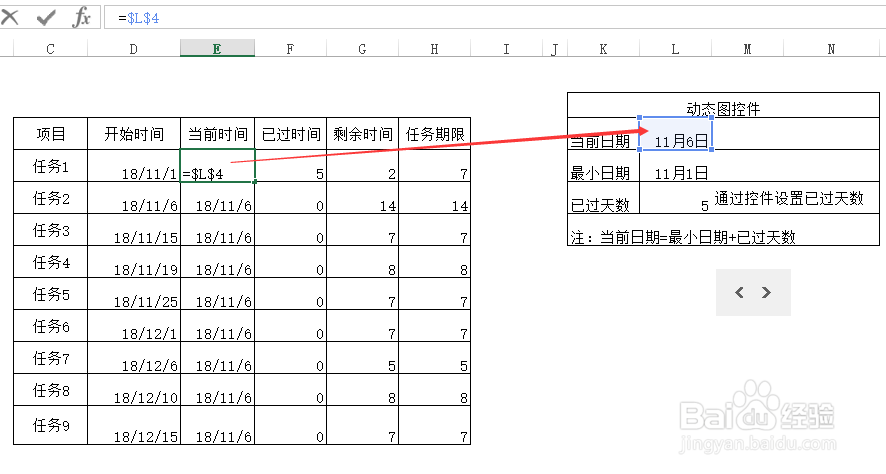

9、最后将甘特图的源数据中的当前时间 设置=“当前日期”将控件放置在甘特图上，即可完成了。
