如何用SolidWorks画美国队长盾牌

1、打开SolidWorks，选择新建零件模型。

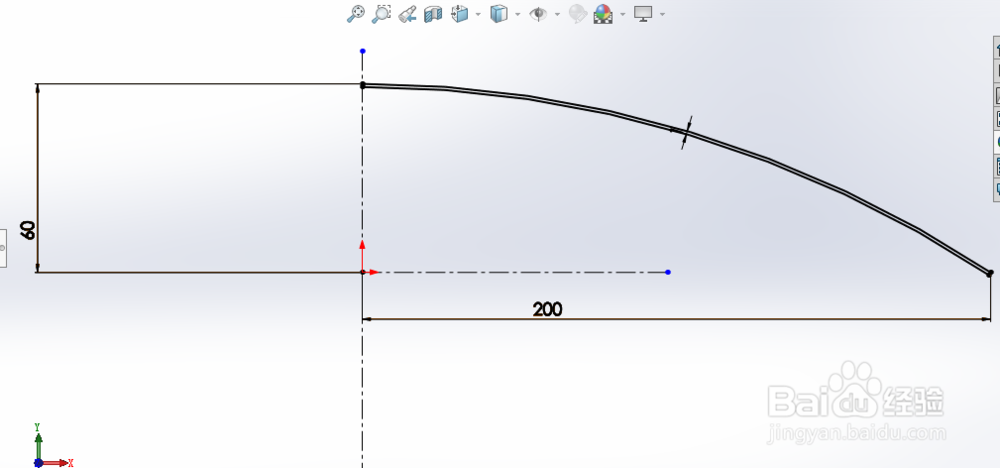

2、选择一个基准面，在面上画出如下草图，为后面盾牌的建模做准备。

3、通过旋转凸台命令，进行建模，得到盾牌的基本形状。

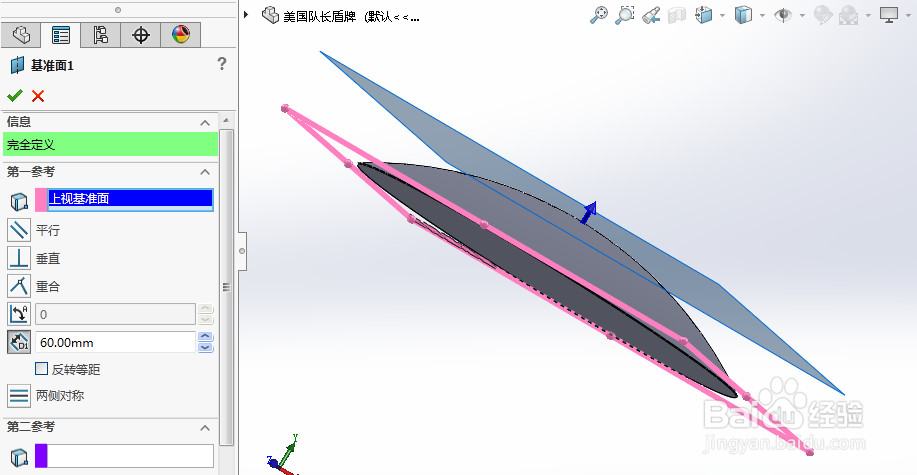

4、在盾牌的顶端建立一个基准面。

5、在该基准面上绘制草图，这些线条都是用来区分盾牌上颜色的线。

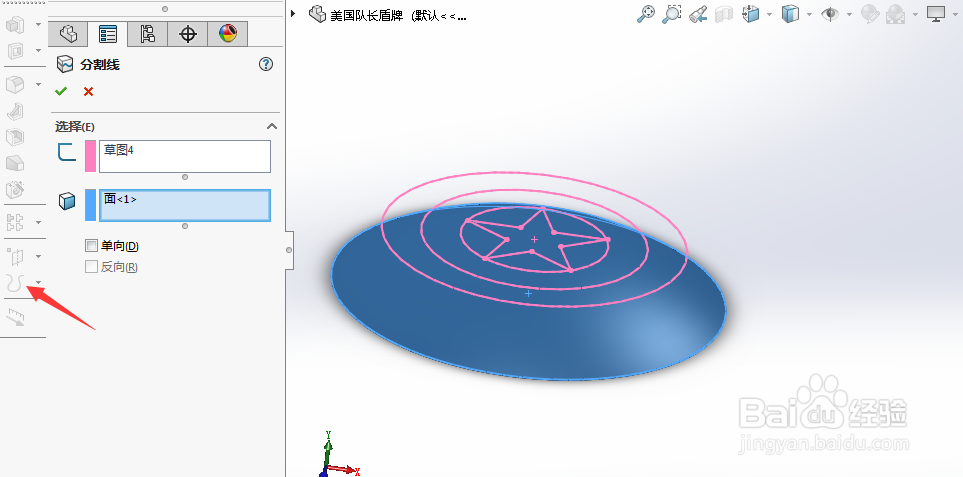

6、退出草图，然后使用曲线指令中的分割线命令对实体进行切分。

7、盾牌的模型基本完成。接下来就需要对每一部分分别上色了。

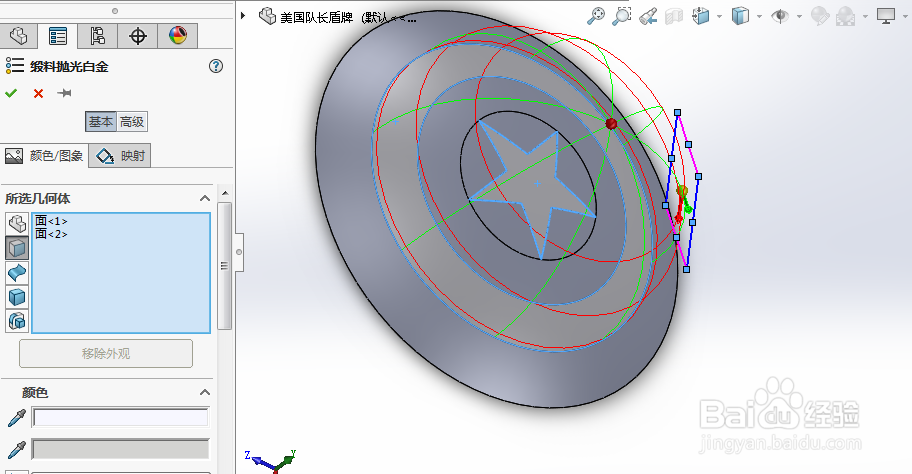

8、我们知道美国队长盾牌的颜色从内到外分别是白、蓝、红、白、红。先上白色，为了美观我选择了白金色。如图，选取对应面，编辑外观。

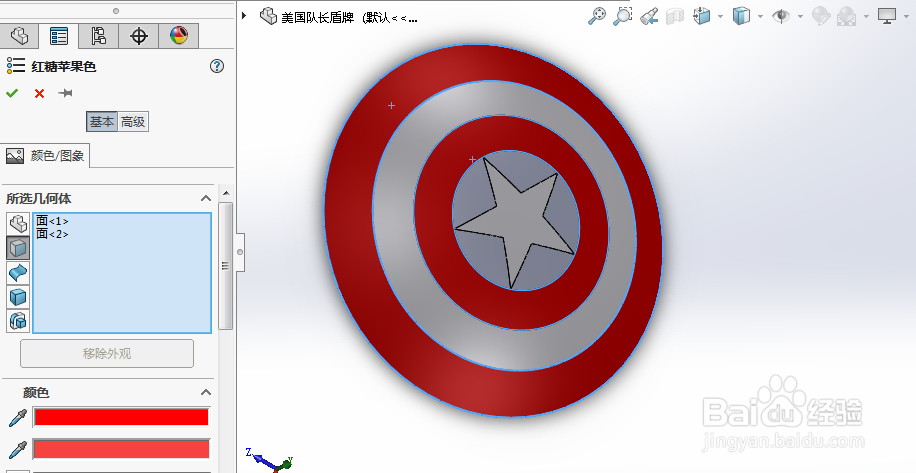

9、同样的道理，我们再上红色。

10、颜色装饰好之后，最终模型如下。
