CAXA CAD电子图板——定义图符

1、在工具栏【插入】-【图库】中单击【定义】。

2、根据左下角命令提示“选择第1视图”，选中后右键确认，提示“单击或输入基点”，在这个图中我选择中心点。

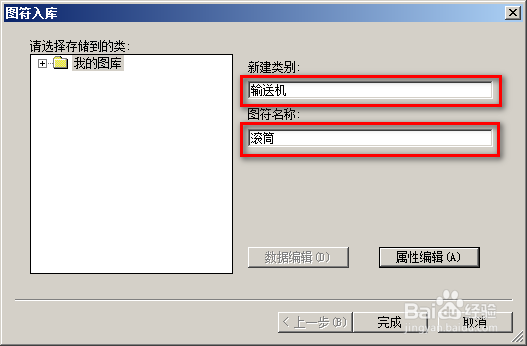

3、后面会提示第2、3视图，操作方法与上一步骤相同。视图操作完毕后，右键确认，弹出【图符入库】对话框。在对话框中输入【新建类别】和【图符名称】。

4、单击右下角的【属性编辑】，可以填写图符的一些参数，填写完成后，单击【确定】。

5、最后，单击【完成】。到这步图符就定义好了。

6、我们看下效果，使用【插入图符】，就会在【我的图库】中看到刚才定义的图符，右侧还可以查看【图形】和【属性】。
