CAD快捷键和Auto CAD 快捷键自定义

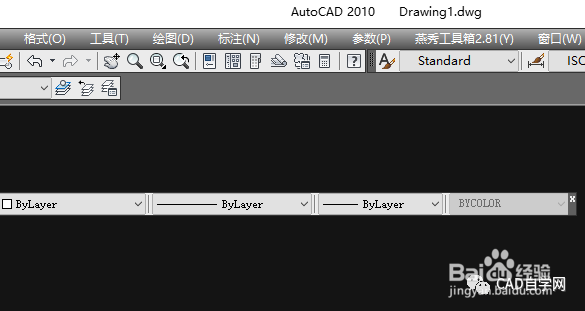

1、Auto CAD快捷键自定义设置：在Auto CAD的菜单栏点击工具按扭，在工具按扭下拉菜单点击自定义按扭，再点击编辑程序函数按扭，这时打开一个TXT文件，然后在打开的TXT文本里找到你想要修改的命令，比如：你觉得画椭圆EL这个命令操作不方便，把EL改成EE能让画图速度提高起来。

2、Auto CAD新人需要背记的基本命令，提高绘图速度：L 直线A 圆弧C 圆T 多行文字XL 射线B 块定义E 删除I 块插入H 填充W 定义块文件TR 修剪CP或CO 复制EX 延伸MI 镜像PO 点O 偏移S 拉伸F 倒圆角U 返回D 标注样式DDI 直径标注DLI 线性标注DAN 角度标注DRA 半径标注OP 系统选项设置OS 对像捕捉设置

5、下面详细列出Auto CAD图形缩小放大的快捷键：依次为快捷命令+命令全称+解释P PAN 平移Z＋空格＋空格 实时缩放Z 局部放大Z+P 返回上一视图Z＋E 显示全图Z+W 显示窗选部分

6、下面详细列出Auto CAD图形尺寸标注快捷键：依次为快捷命令+命令全称+解释DLI DIMLINEAR 直线标注 DAL DIMALIGNED 对齐标注DRA DIMRADIUS 半径标注 DDI DIMDIAMETER 直径标注DAN DIMANGULAR 角度标注 DCE DIMCENTER 中心标注DOR DIMORDINATE 点标注 LE QLEADER 快速引出标注DBA DIMBASELINE 基线标注 DCO DIMCONTINUE 连续标注D DIMSTYLE 标注样式 DED DIMEDIT 编辑标注DOV DIMOVERRIDE 替换标注系统变量

8、下面详细列出Auto C钽吟篑瑜AD常用CTRL快捷键：依次为快捷命令+命令全称+解释【CTRL】＋1 PROPERTIES 修改特佣甲昭宠性【CTRL】＋2 ADCENTER 设计中心【CTRL】＋O OPEN 打开文件【CTRL】＋N、M NEW 新建文件【CTRL】＋P PRINT 打印文件【CTRL】＋S SAVE 保存文件【CTRL】＋Z UNDO 放弃【CTRL】＋X CUTCLIP 剪切【CTRL】＋C COPYCLIP 复制【CTRL】＋V PASTECLIP 粘贴【CTRL】＋B SNAP 栅格捕捉【CTRL】＋F OSNAP 对象捕捉【CTRL】＋G GRID 栅格【CTRL】＋L ORTHO 正交【CTRL】＋W 对象追踪【CTRL】＋U 极轴

9、下面详细列出Auto CAD绘图功能键快捷键：依次为快捷命令+解释【F1】 帮助【F2】 文本窗口【F3】 对象捕捉【F7】 栅格【F8】 正交
