PROE使用包络法创建异形弹簧

1、点击【拉伸】，类型为曲面，在FRONT平面绘制如下的草绘。绘制完成后，点击勾号退出，拉伸长度为100.

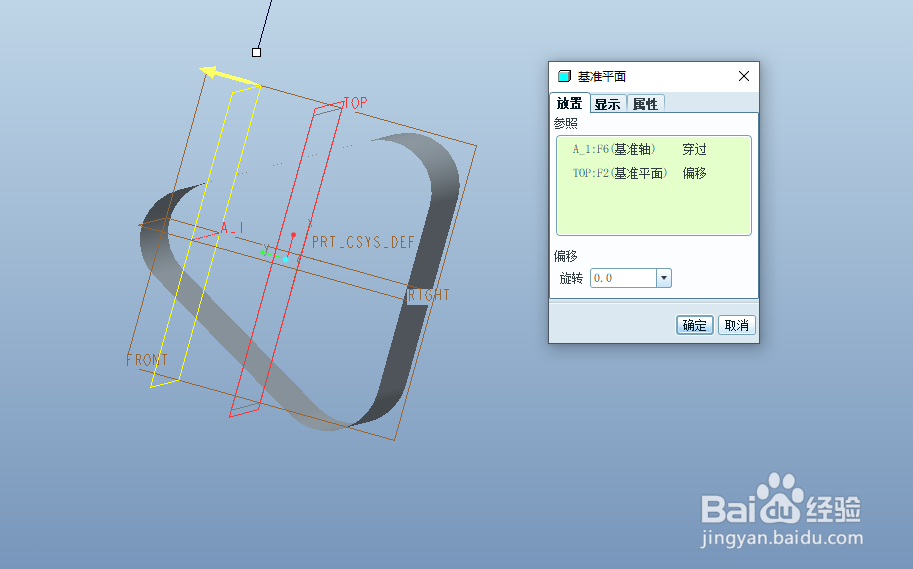

2、创建基准轴。

3、创建基准面。

4、在基准面DTM1绘制如下的草绘，并添加一个基准坐标。

5、点击【编乩态祗嚆辑】–【包络】，选择上一步的草绘作为要包络的曲线，其总长度，在包络后保持不变；，选择拉伸曲面为目的面组。

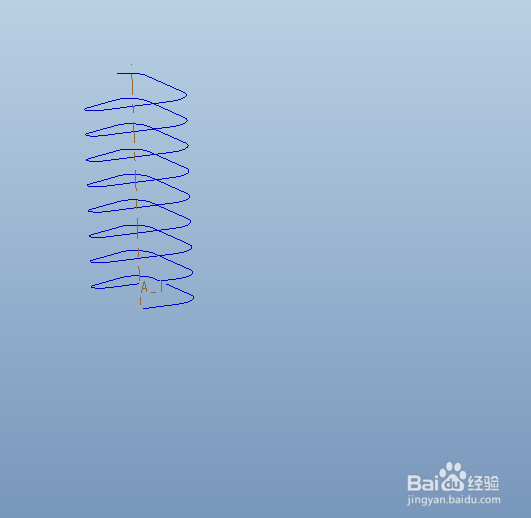

6、点击勾号并隐藏拉伸特征。

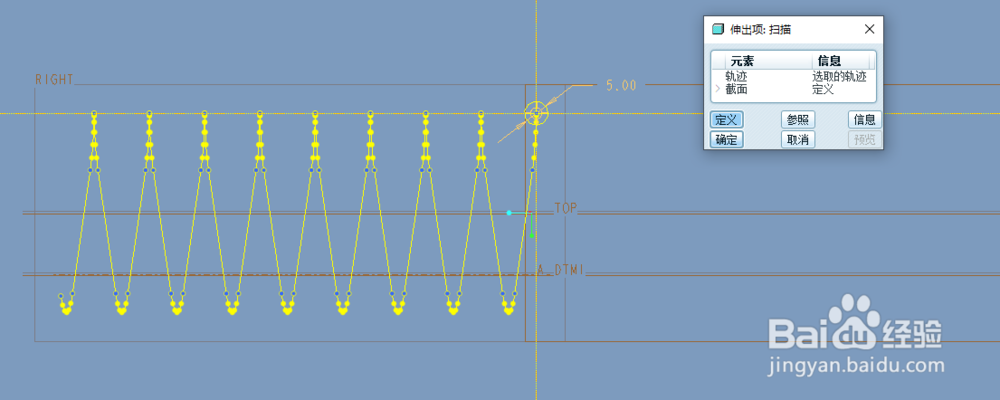

7、点击【扫描】–【伸出项】，选择包络特征为扫描轨迹。

8、绘制如下的草绘作为截面。

9、完成。
