整流二极管1N4007最高工作频率可以达到多少

1、首先我们把二极管和10K电阻按半波整流电路形式进行连接，如图所示

2、然后我们把30MHZ信号发生器输出信号调为正弦波，然后把频率调节为工频（50H砟羟稼翕Z），然后我们把输出信号幅度调为20Vp-p左右。观察波形图，然后我们发现，这样的频率之下，二极管呈现出恝依在绌来了，正常的整流形态。我们看到波形是一个半波。也就是只有正半波，没有负半波

3、频率加到1KHZ时，波形如图所示，我们发现这等频率之下，1N4007二极管显然有些招架不住了

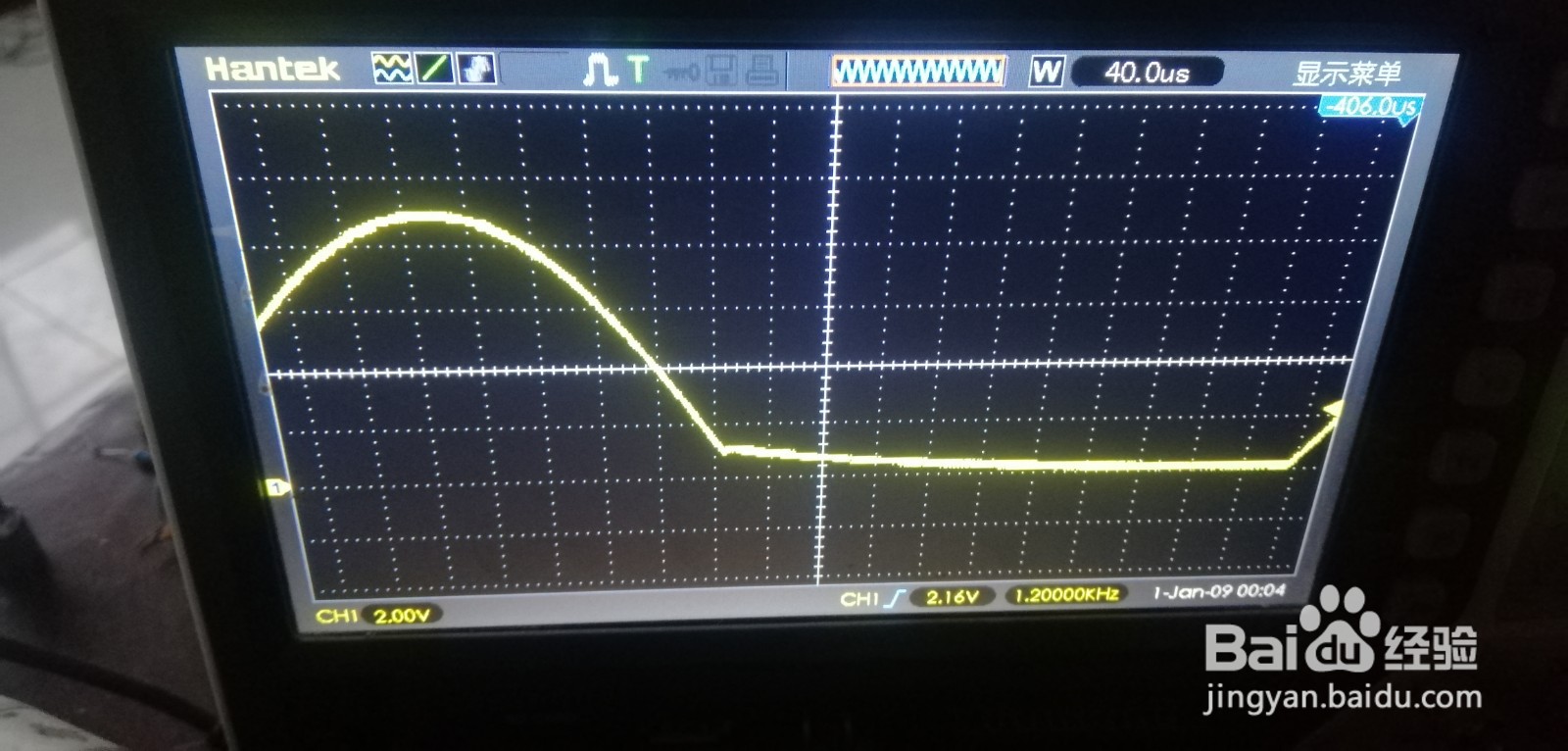

4、频率1.2KHZ左右时,在波形零点位置出现了一个负向的小尖角，可能模拟示波器看起来会更清晰一些！

5、在1.2KHZ以上的频率，随着频率的增加，这个“尖角”也在慢慢“长大”。这个尖角因为呈现于正弦波波形的负半周，所以这里二极管基本失去了整流作用，出现了反向电流。 这个尖角脉冲其实是二极管的结电容瞬间充电所造成的！
