工程图怎样插入剖面视图

2024-10-19 08:28:46

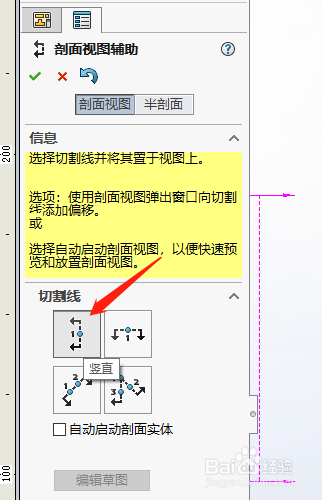

1、选择“剖面视图”右键点击工程图，选择“工程视图”-“剖面视图”。

工程图怎样插入剖面视图

3、插入剖面视图选择工程图切割线的位置和方向，向右拖动插入。

工程图怎样插入剖面视图
