瑞典CXM振动分析仪快速入门手册

1、一、仪器按键按键拥有交替的功能键，即ALT 键（蓝色），ALT 键可以和其它任意按键一起使用以生成一邗锒凳审个备用的关键代码。1. ON/OFF 键。用来启动或停止仪器。2. ENTER 键。用来确定一个操作，也可以用来开始一项新的检测。3. STORE 键。具有保存的功能。（在未来的版本中可能拥有特殊的意义）。4. ESC 键.Escape 键。和ALT 键一起使用含有退回的意思。（返回前页屏幕）5　 Arrow 键　　项目选择，使光标向左向右移动5.1 Number 键　编辑各种参数，和Alt 键一起使用，可以形成空间和负。6. 一些数字使用起来很简捷，直接访问一些最常用的功能，如下：　-Alt+1 键　启动平衡菜单　-Alt+2 键　启动振动总值菜单 -Alt+3 键 启动仪器设置菜单　-Alt+4 键 启动仪器通讯菜单 -ALT +5 键 启动路径检测7. MAIN 键 直接启动主菜单8. MENU 键 启动语境设置菜单。语境设置菜单并不适用于所有屏幕。细节见下文。9.F1.F2.F3.F4 键　这些键有各种意思，取决于屏幕上的菜单。意思出现在屏幕的最下边。10. BACKLIGHT 键 这个键有两个意思。-若单独使用，把背光强度调整到默认水平。使用者在设置菜单里可以设置默认值。-结合UP or DOWN 箭头键(LIGHT+UP or LIGHT+DOWN)可以实况地调整背光强度。二．仪器的LED’sCXM 有三个LED，其中两个安置在键区，一个安置在充电器连接器附近。LED1（两种颜色）这是仪器的状态灯，当仪器启动的时候，LED 会闪一到两秒钟。启动后，LED 会保持红色，这说明LED 坏了；一般情况下，启动后LED 会熄灭。LED2 按任何一个键，LED 都会亮，这说明键区已形成键盘编码器，如果一个或多个键坏了，即使按这些键，LED 也不会亮。LED3（两种颜色）充电器状态LED，　如果充电器没有连接，LED 会熄灭。一旦电池充电器安装好，LED 的绿灯就会亮起来。如果充电器有损坏，LED 就会显示红色。当电池充好电，红绿灯都会亮起来。三、外部连接器外部连接器用来连接仪器的振动传感器,RPM 传感器，外部充电器和USB 电缆。仪器支持两种类型的振动传感器。加速计（包含在CXM 振动分析平衡仪的标准配置中）速度传感器（可以有序传送）取决于所选的检测，只要求一些传感器

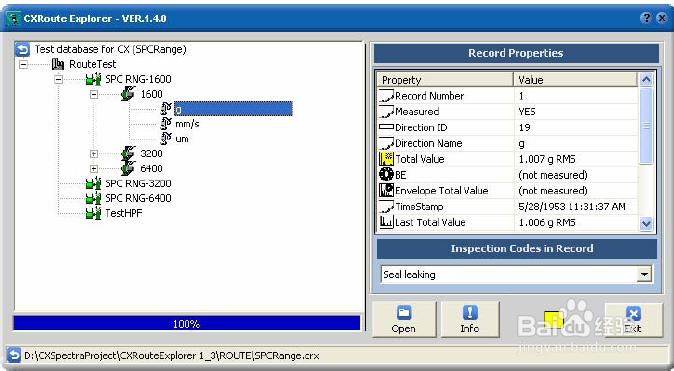

4、路径检测1.1 路径文件为了使用路径转发，必须按以下步骤来操作。＊ 在CXSpectra©应用中创建一个路径。＊ 下载路径定义到CXM 振动分析平衡仪。＊ 执行测量＊ 下载路径检测到仪器数据库任一路径文件都是具有.crx 拓展的二进制文件。路径文件可以通过使用CXSpectra©转移菜单命令从连接到电脑的仪器中下载，或在路径文件夹中直接把路径文件复制到CXM 振动分析平衡仪的® 微型 SD 卡中。为了下载检测路径文件，必须用到命令转移-> To/From Instrument or TransferTo/From Files。在仪器数据库中下载路径前，路径文件的内容可以用 cxspectra©安装光盘中的CXRouteExplorer 应用程序预览。这是一个免费的应用程序。不用任何保护钥匙就可以使用。如图所示，以下是一个屏幕截图展示怎样用 CXRouteExporer 打开路径。

7、频谱用CXM 测量频谱，先到主菜单选择Measurements（检测），然后按ENTER 键。选择3. Spectra，按ENTER 键.按F2 键或设置键。这里你可以更改错误的设置按Save&exit 键进行新的设置。如果平均值不可用，界面上显示频谱直到用者按Hold.当检测频谱的时候（有或没有平均值），用者可以使用光标移动和缩放功能。有时可做现场检测，这很重要。如果使用者没有可靠的光标，他什么也看不见。缩放功能围绕着光标的位置缩放。缩放是真实的。也就说在界面上所有的频谱线(300lines= LCD 液晶显示器分辨率)是看的见的。检测中光标自动出现在频谱的最高线位上，如果使用者没有亲自移动光标，光标被锁定在最高线位置。这很重要，因为如果设备的速度改变，光标会跟着最大速度移动。

9、按F3 或Nomal 按钮，缩放频谱。
