CAD进阶篇-如何绘制一个正规的五子棋棋盘

1、首先我们来了解五子棋棋盘的规格，规格为15*15，共计225个格子，给其每个格子设定一个长和宽为25mm*25mm。

2、那么首先我们就用多段线来绘制棋盘的总长和诸拗杏末总宽为25mm*15个=375mm，完成如下图所示。多段线可设置半宽为0.3mm和0.3mm，根据实际进行设置即可。

3、通过L命令绘制直线，来统一绘制格子的宽度，选择第一点后输入长度25，保持竖直向下引出至矩形的下边出头并点击，如下图所示。

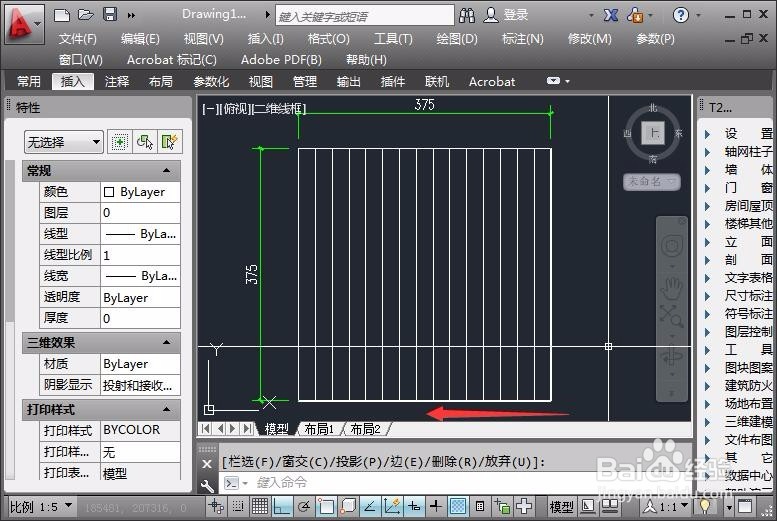

4、通过圈选刚刚绘制好的直线，通过co命令进行复制，选直线的第一点为自动捕捉点，以直线的第二点为粘贴点，完成后如下图所示。

5、通过tr命令将超出矩形边缘的直线进行删除如下图所示。

6、通过以上步骤绘制格子的长度，完成后如下图所示。

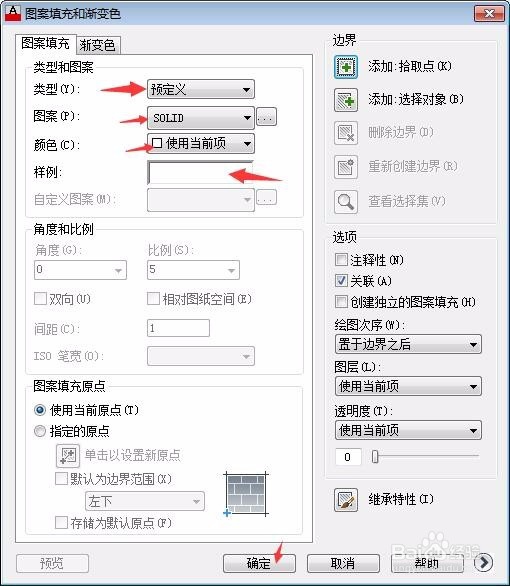

7、分别从左上角右上角左下角和右下角往内进行运算，运算数值为三行三列处添加圆并进行填充，C快捷命令画圆，H填充子命令T填充设置。

8、至此棋盘绘制就完成了，我们来看最终的效果图吧。

9、小结以上步骤虽然繁琐，只要尝试操作一遍就会掌握此技巧的绘制方法，当现有棋谱毁坏不能使用，通过把这个打印出来我们就可以继续进行娱乐啦！希望能帮到大家。
