使用CAD查询工具测量长度面积周长等信息

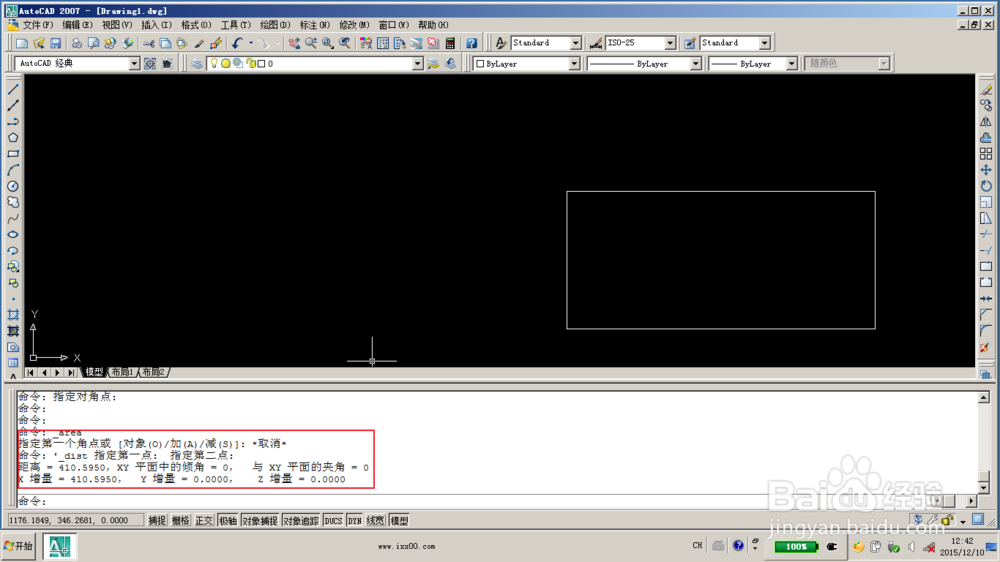

1、首先我们来看一下简单的查询。查询距离，我们只需要选择两个点。

2、在命令栏我们可以看到详细的距离信息。

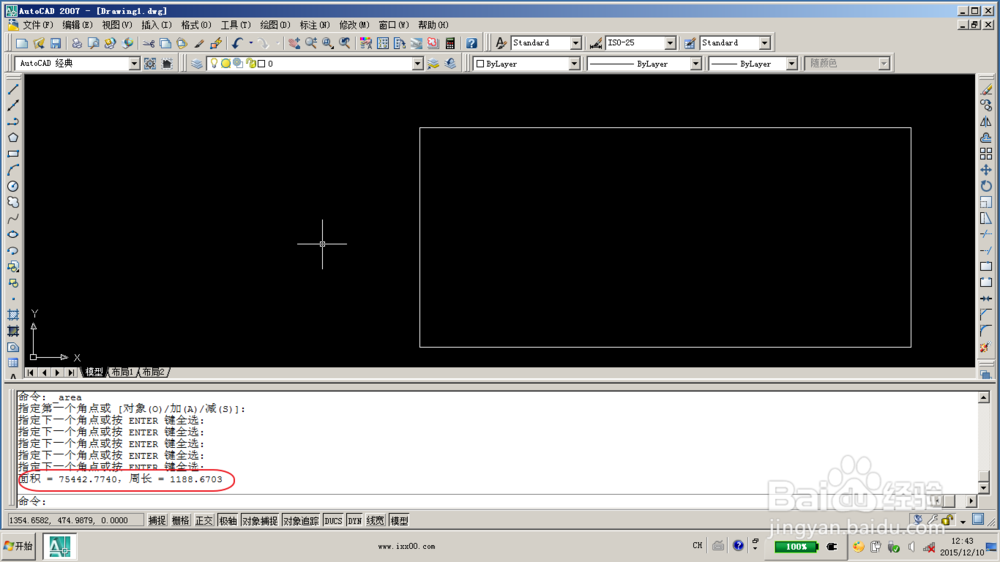

3、如查询矩形面积，我们要选择5个点，要注意的是，必须是封闭的5个点。起始点重合。

4、这时，在命令栏显示出周长和面积信息。

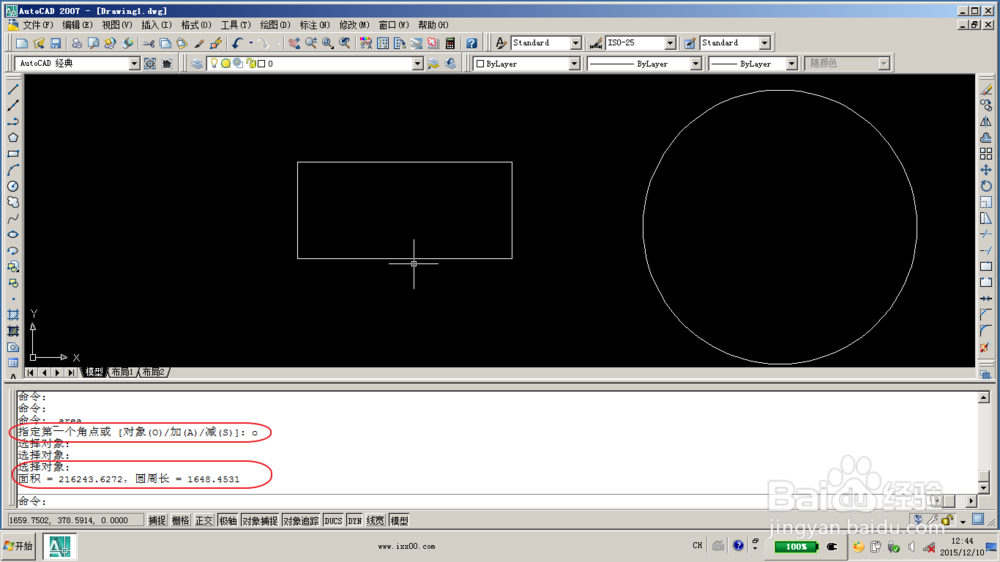

5、测量面积，我们选择对象，可以测量圆周长和面积。

6、注意看命令栏中的过程，里面有个选择对象的过程。

7、那么，我们可以进行一些任意形状面积的测量了，如图阴影。

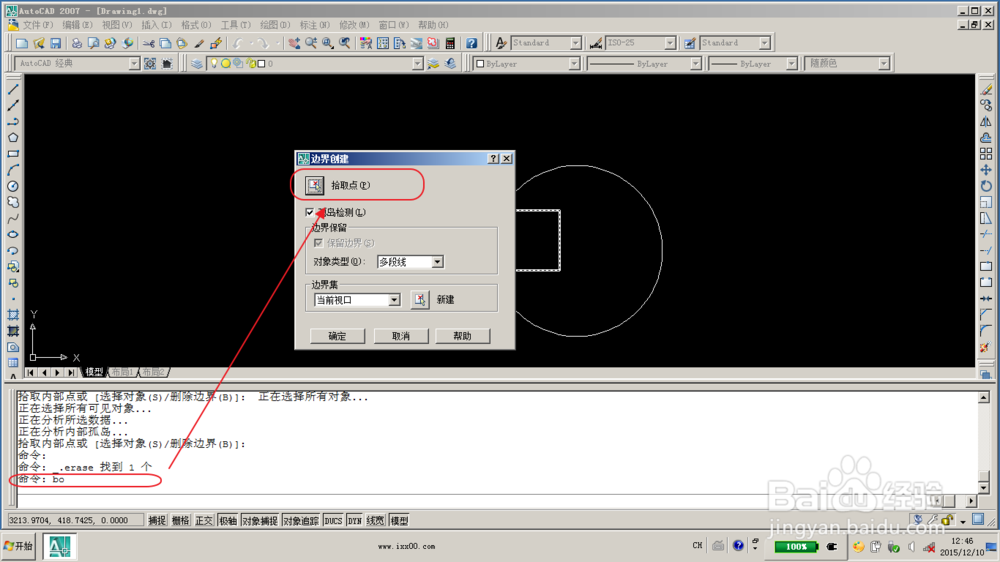

8、我们利用边界创建命令来创建一个阴影部分的边界就可以了。

9、图示显示已经创建成功。

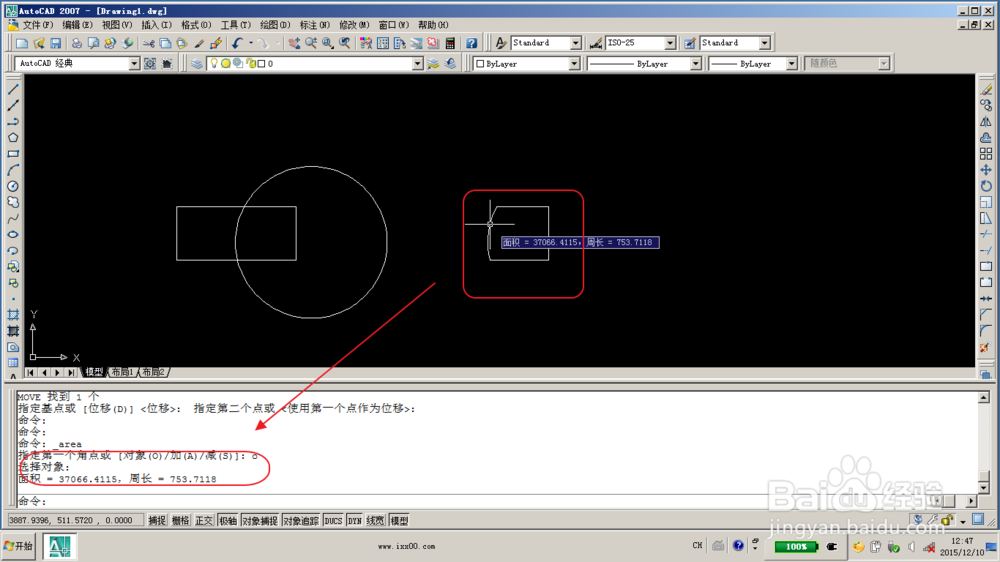

10、这时，我们可以利用查询面积，选择任意形状的边界，就可以得出任意形状的面积和周长了，如图中测量。
