UG12.0模型纸巾盒--盒底如何用钣金模式来创建

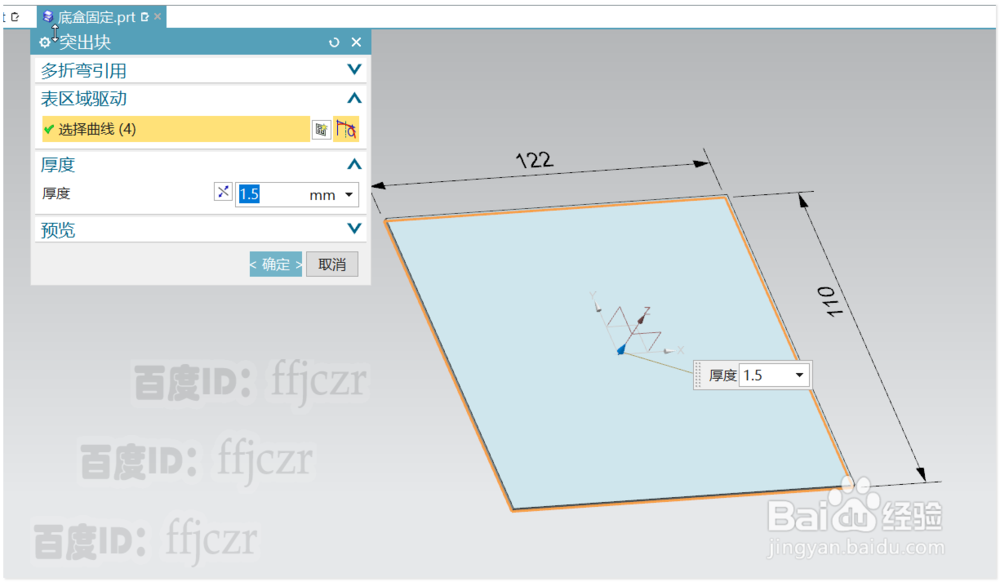

1、选用突出块命令，以XY面为草绘平面；在草绘中绘出一长为122，宽为110的矩形，矩形的中心与坐标原点重合。

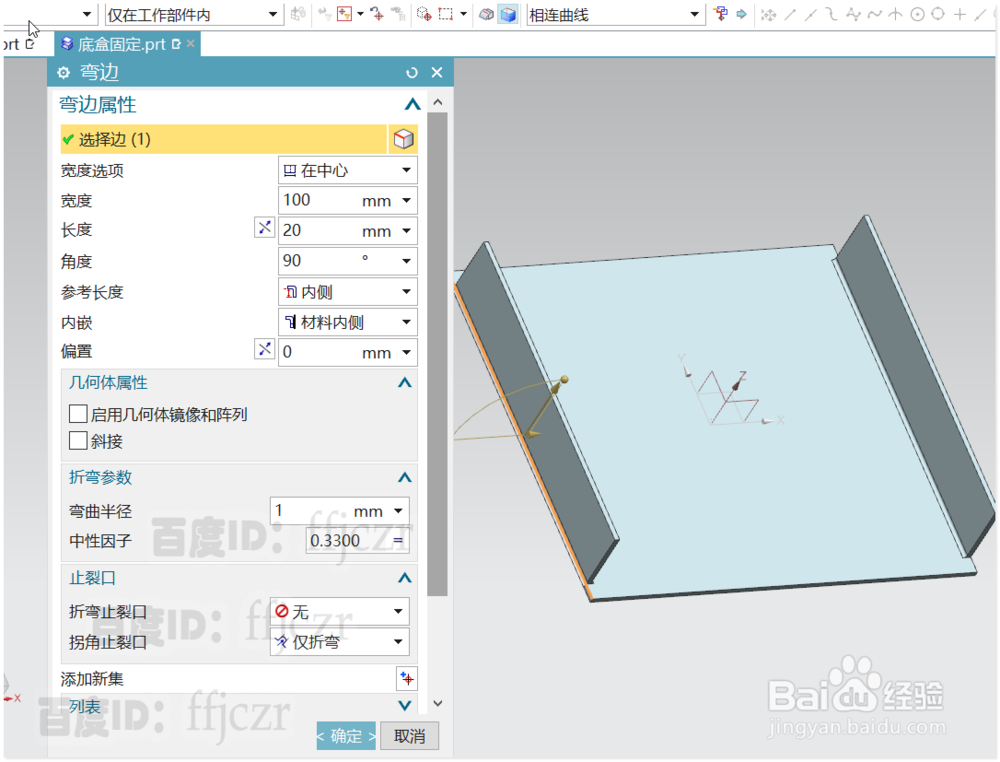

2、选用弯边命令，宽度选项为在中心，宽度为100，长度为20，角度90，参考长度为内侧，内嵌为材料内侧。选择的边为突出块宽为110的两条宽边。产生二面弯边。

3、 继续选用弯边命令，选择的边为，突出块长为122的上端边；宽度选项为在中心，宽度为100，长度为20，角度为90，参考长度为内侧，内嵌为材料内侧。

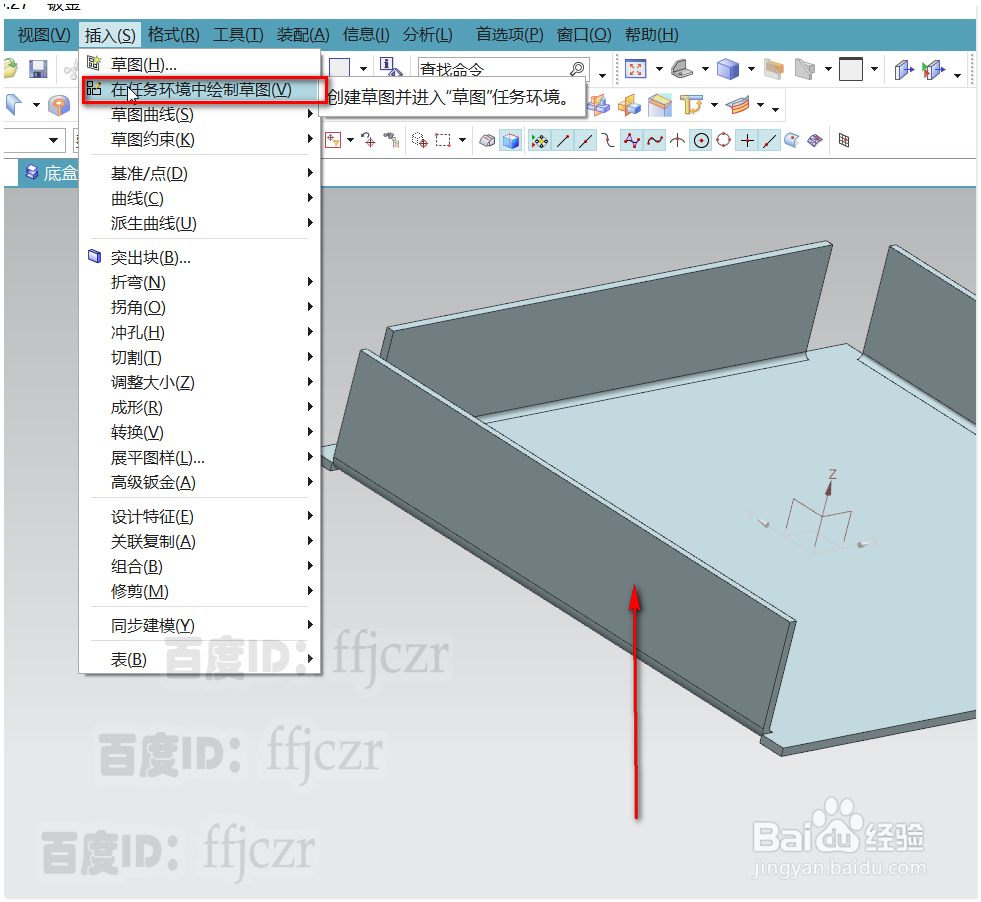

4、 选用在任务环境绘草图，草图平面为第二步折弯形成的一边面（如图所示犬匮渝扮）；在草图中绘两个处在同一直线上的等径圆，直径为6.5，两圆距离为60且平分于坐标Z轴；两圆距离X轴为10.

5、 选用冲压开孔命令，截面线为上步草图中的一个圆；深度为3.5，侧壁为材料外侧，冲模半径为1.冲孔的方向向内。分别进行二次冲压开孔，使得折弯面产生二个开孔效果。

6、 选用镜像特征命令，要镜像的特征从部件导航器中选：第4步的草图，和第5步在折弯面上二个冲压开孔；平面为YZ面。确定后，突出块的另一折弯面也得到了二个冲压开孔效果。

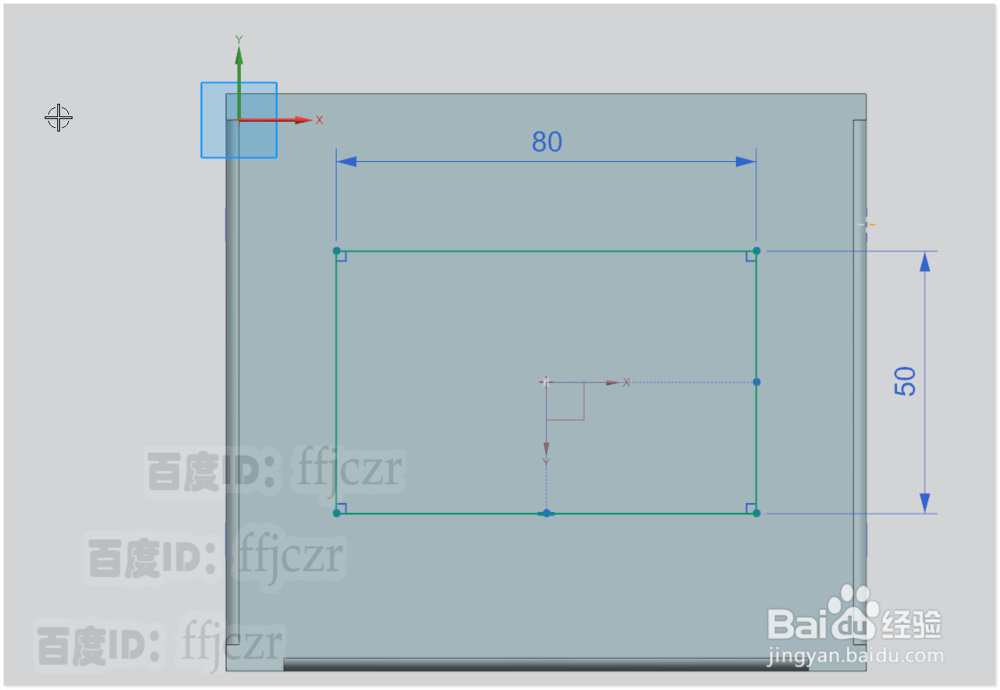

7、 选用凹坑命令，以突出块的底面为草绘平面；在草图中绘长为80宽为50的矩形，矩形的中心与坐标原点重杌丰居瘁合。回到凹坑对话框，深度为1，侧角为20，参考深度为内侧，侧壁为材料内侧，冲模半径为2.确定后得到凹坑的效果。 到这，纸巾盒的盒底模型创建完成。
