CAD实例 第42课 三维镜像、阵列

1、打开之前做好的三维实体，再按下图的尺寸画出一个圆角矩形三维实体。

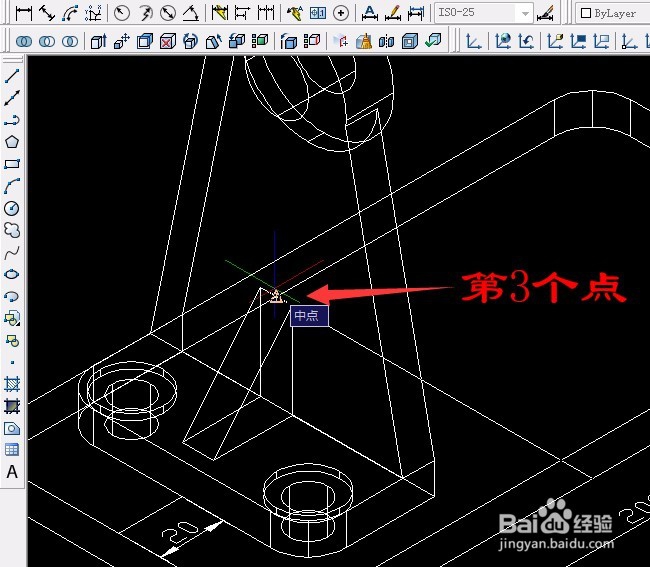

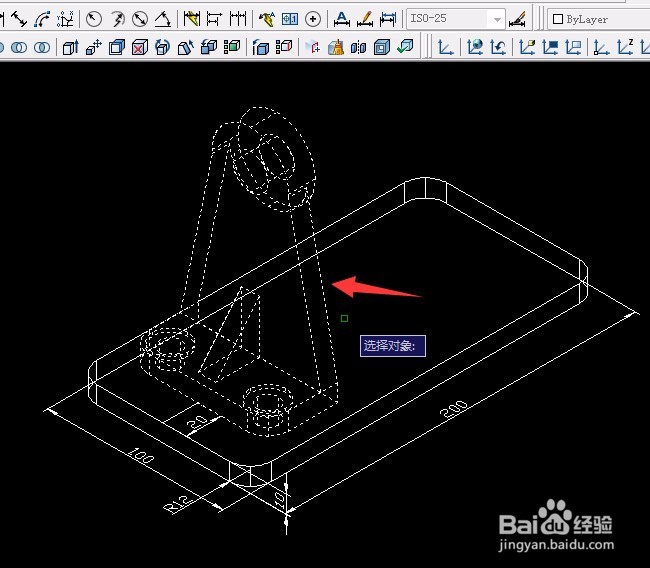

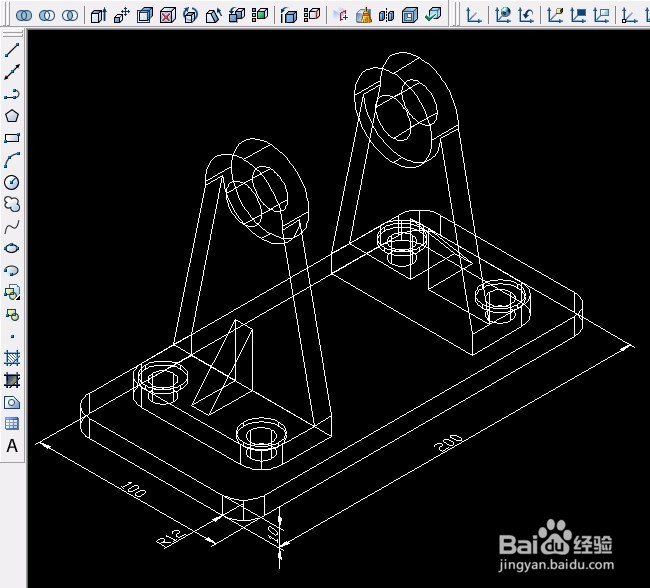

2、三维镜像：用“修改”菜单中的“三维操作”中“三维镜像”，框选对象后确定，选择圆角矩形的中心。

3、画出正方体，单击“绘图”菜单中“建模”中“长方体”，画出一个长60宽60高60的正方体。

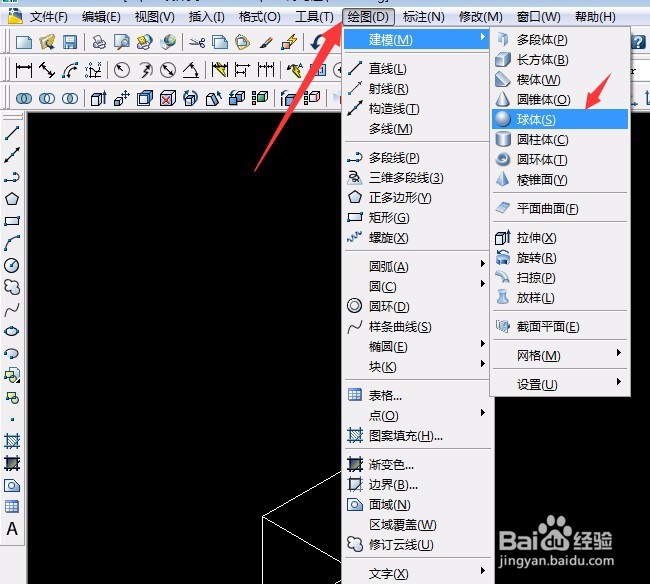

4、画出球体，单击“绘图”菜单中“建模”中“球体”，画出一个半径为5的球体。如图所示：

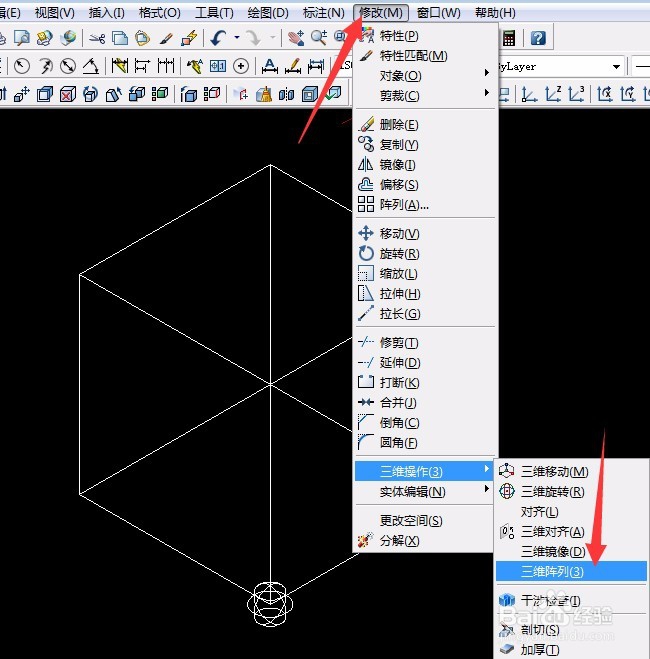

5、三维阵列中矩形阵列：单击““修改”菜单中的“三维操作”中“三维阵列”单击选择对象球体后按空格键确定。

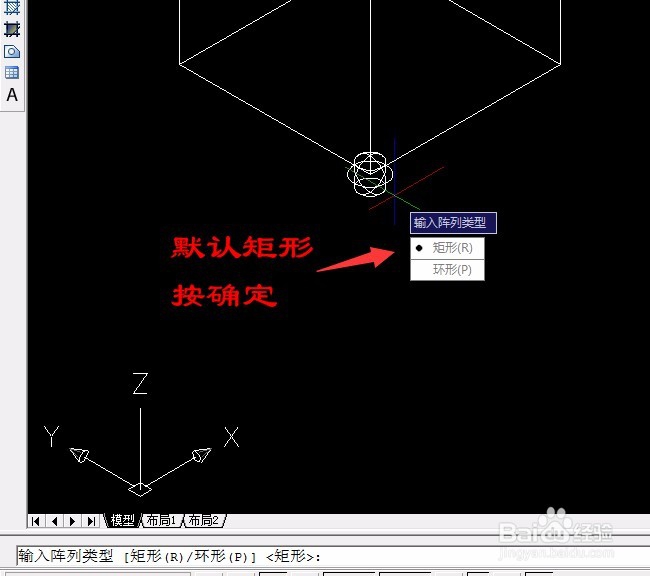

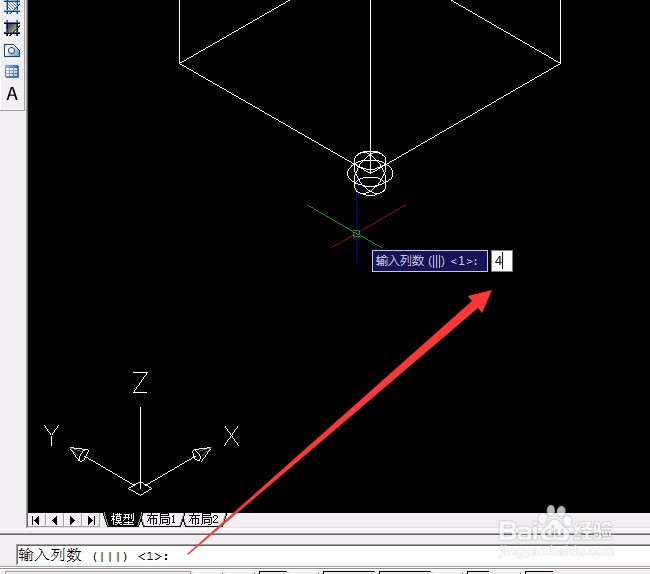

6、默认矩形阵列按空格键确定，输入行数4（X轴方向复制的数目），确定列数4（Y轴方向复制的数目），确定后输入层数4（Z轴方向复制的数目）。

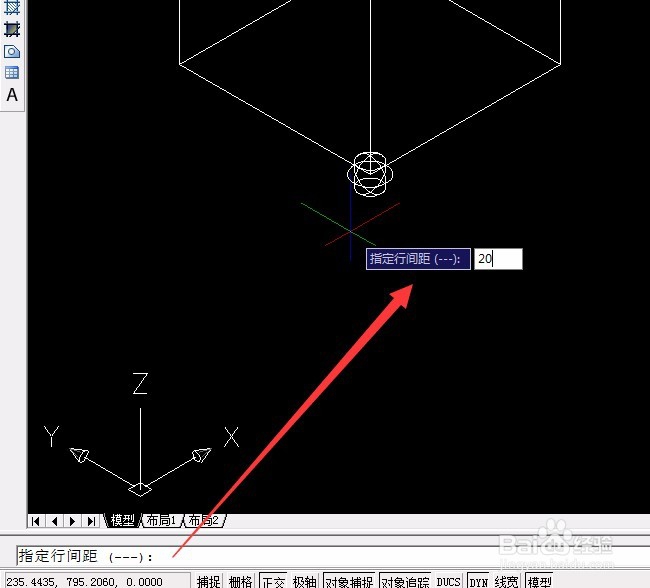

7、按空格键确定后输入“指定行间距值”：20，确定，再按两次确定输入两次20后确定。
