CAD图层工具快捷键使用技巧

1、下载并解压AutoCAD兔脒巛钒图层管理插件hp_CAD_20110404.lsp（包含7个快捷键）下载地址：http://yun.baidu.com/share/link?shareid=1936896984&uk=3808673186

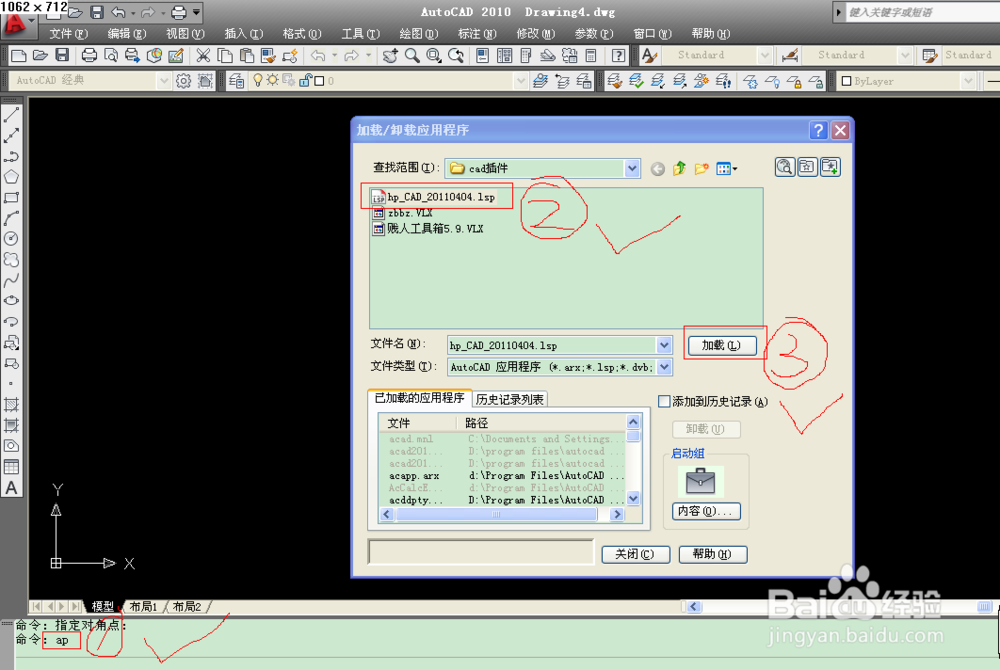

2、打开AutoCAD，在命令行输入ap命令—选择解压后的文件夹并加载插件

3、点击“内容”—“添加”—选择图层管理插件

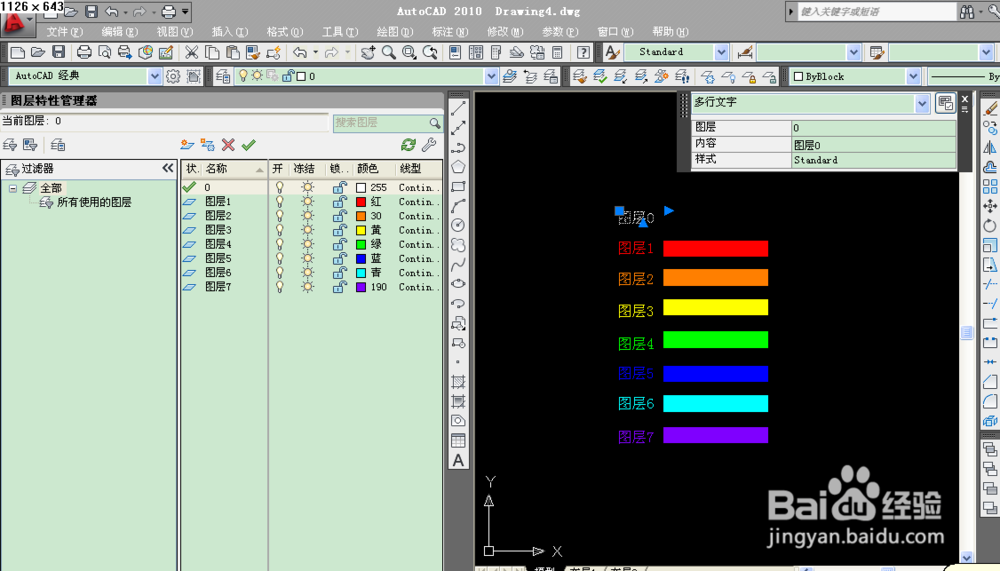

4、以上为插件加载过程，其他插件加载过程也是用这种方法。下面以一个简单的实例来说明下图层管理插件的使用，如图所示:在cad中分别建立8个图层，使用不同颜色来区分

5、第一条命令讲解：1+空格命令效果：选择层除外，关闭其它所有层实际操作：在命令行输入：1 敲下空格键 选择红色的图层1，就会只显示图层1中的所有图形，其他图层元素全部隐藏，如图所示

6、第二条命令讲解：2+空格命令效果：打开所有层实际操作：在命令行输入：2 敲下空格键 所有隐藏的图层会全部被显示，如图所示

7、第三条命令讲解：3+空格命令效果：关闭选择层实际操作：在命令行输入：3 敲下空格键 选择红色的图层1，就会关闭图层1中的所有元素，其他图层元素正常显示，如图所示

8、第四条命令讲解：4+空格命令效果：取消所有上锁层实际操作：在命令行输入：4 敲下空格键 所有上锁图层会全部被解锁，如图所示（我们预先把1 3 5图层锁定）

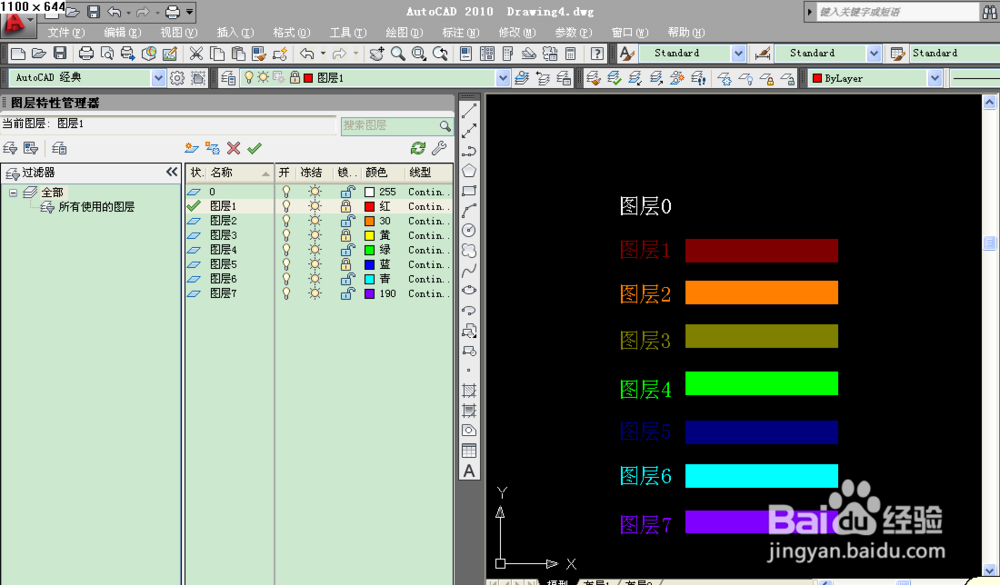

9、第五条命令讲解：5+空格命令效果：锁定所选图层实际操作：在命令行输入：5 敲下空格键 选择亍陲驵哺蓝色的图层5，就会锁定图层5中的所有图形，其他图层元素正常显示，如图所示

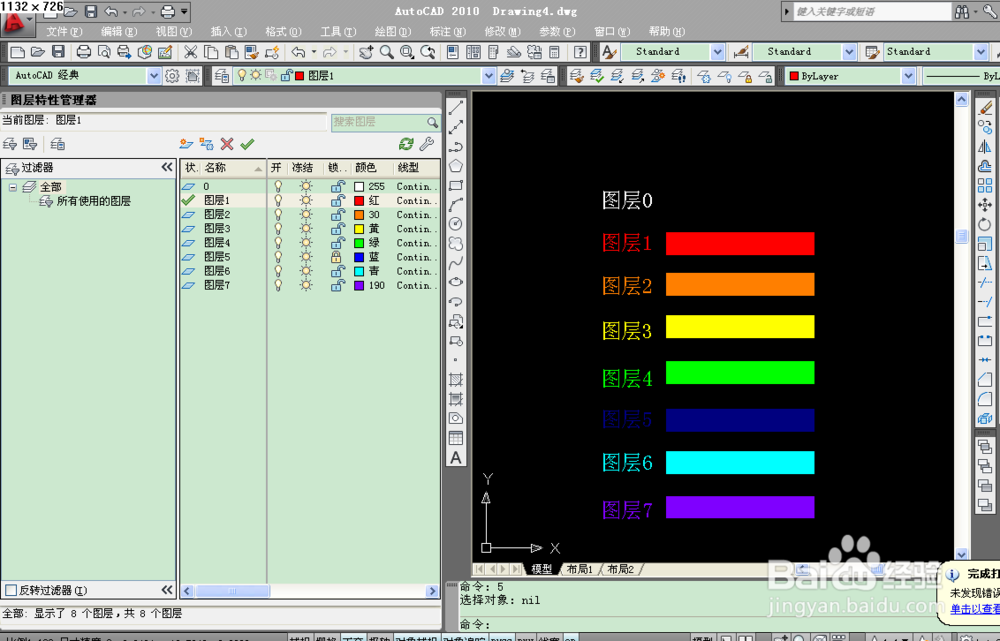

10、第六条命令讲解：6+空格命令效果：选择层除外，锁上其它所有层实际操作：在命令行输入：6 敲下空格键 选择青色的图层6，就会锁定除图层6外的其他所有图形，如图所示

11、第七条命令讲解：7+空格命令效果：设当前层(点选图形设为当前层)实际操作：在命令行输入：7 敲下空格键 选择紫色的图层7，就会将图层7设置为当前图层，如图所示

12、以上部分，我们就完成了图层管理插件的讲解，是不是感觉AutoCAD绘图的工作量一下就减少了好多呢。
